本文簡介：儲罐是長輸油氣管道輸送介質的儲存容器。儲罐的形式有：立式圓柱形儲罐、 拱頂儲罐(內浮頂儲罐)、浮頂儲罐、球形儲罐。

      儲罐是長輸油氣管道輸送介質的儲存容器。輸油管道首站的儲油罐用于收集、儲存石油和保證管線輸油量的穩定，末站的儲油罐用于接收和儲備來油，并提供給用油單位。輸氣管道末端門站的儲氣罐主要用于城市燃?xì)獾恼{(diào)峰，正逐漸被地下儲氣庫和管道儲氣所代替。儲罐形式主要有：

      立式圓柱形儲罐：在長輸管道中轉站和石油儲備基地，均建設了大型立式圓柱形鋼制儲罐，而且立式圓柱形鋼制儲罐向大型化發展是必然趨勢。這種儲罐由罐底、罐壁和罐頂及附件等部分構成，按罐頂?shù)慕Y(jié)構可分為：無力矩頂儲罐、拱頂儲罐、錐頂儲罐、內浮頂儲罐和浮頂儲罐等。其中以拱頂儲罐(內浮頂儲罐)和浮頂儲罐應用最為廣泛，技術最為成熟。如下圖所示：

      拱頂儲罐(內浮頂儲罐)：拱頂儲罐是指罐頂為球冠狀，罐體為圓柱形的一種容器。拱頂儲罐除了罐頂板的制作較復雜外，其他部位的制作較容易。這是它的結構特點。這種罐造價較低，所以在國內外石油化工部門應用較為廣泛。國內最大容積的拱頂儲罐為3萬網殼拱頂儲罐，最常用的容積為1萬或再小些。

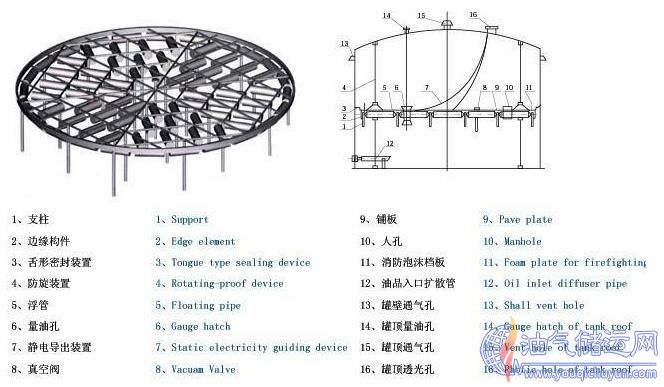

      內浮頂儲罐是在拱頂儲罐內部加上一個浮動頂蓋，使儲液與空氣隔離，減少蒸發和污染。其結構特點除了多一個內浮頂之外，其它與拱頂儲罐結構基本相同。目前國內的內浮頂有兩種結構：一種是與浮頂儲罐相同的鋼制浮頂；另一種是拼裝成型的鋁合金浮頂。

      浮頂儲罐：浮頂儲罐是由漂浮在介質表面上的浮頂和立式圓柱形罐壁所構成。浮頂隨罐內介質儲量的增加或減少而升降，浮頂外緣與罐壁之間有環形密封裝置，罐內介質始終被內浮頂直接覆蓋，減少介質揮發。浮頂儲罐的容積都比較大，國外已建成容積為20萬的巨型儲罐，我國最大的儲罐容積為15萬。

      球形儲罐：球形儲罐與立式圓柱形儲罐相比，在相同容積和相同壓力下，球形儲罐的表面積最小，故所需鋼材面積少；在相同直徑情況下，球形儲罐壁內應力最小，而且均勻，其承載能力比圓柱形容器大1倍，故球形儲罐的板厚只需相應圓柱形容器壁板厚度的一半。了解了這些特點您就會明白，采用球形儲罐，可以大幅度減少鋼材的消耗，一般可節省鋼材30%～45%。另外，球形儲罐占地面積較小，基礎工程量小，可節省土地面積。
