1項目管理體系

近年來，在油氣田地面工程領域，中國石油的設計單位紛紛開拓國際管道地面工程建設市場，無論是工程設計還是工程總承包項目，均得到了長足的發展，取得了較大的成效，提升了綜合實力和競爭力，為企業的可持續發展奠定了基礎。但是，由于開展國際化業務較晚，并且，承擔的工程項目多為中方業主主導，或工程所在地為欠發達地區，雖然在工程設計形式上大多按照國際通行做法，但在內容和水平上與國際先進水平還有一定差距。

為提升中國石油設計及管理水平，提高地面工程的安全性、可操作性及可維護性，從項目管理體系、人性化設計、前期工程設計、詳細設計、設計審查、設計變更管理、安全評估、價值提升做法等幾個方面，對國際大型石油公司在工程設計和管理方面的先進理念、經驗和做法進行了總結，以期對石油行業相關設計及管理人員有所參考和借鑒。

應用全球統一的項目管理體系是國際各大石油公司的共有特點。制定完善、細致的規章制度，無論任何員工，無論項目所在地，均需嚴格按照公司統一的工程項目管理體系規范開展工作。如，雪佛龍公司的卓越作業管理體系(OperationalExcellenceManagementSystem，OEMS)、殼牌的卓越作業管理體系(OperationalExcellence，OE)、埃克森美孚公司的作業完整性管理體系(OperationsIntegrityManagementSystem，OIMS)和英國石油公司的作業管理體系(OperatingManagementSystem，OMS)。

雪佛龍公司的卓越作業管理體系是雪佛龍的標準方法體系，是對工藝安全、人員安全，以及健康、環境、可靠性和效率的系統管理，以實現卓越的績效要求。OEMS包括3部分，即，領導責任、管理系統程序和預期工作。領導層發揮決定性作用，負責運作卓越作業管理體系，推動并實現卓越作業；管理程序用來把卓越作業的目標、計劃和行為集成到日常作業中，驅動項目走向卓越;通過開展47項預期工作解決13個領域的主要風險問題。

殼牌公司的卓越作業管理體系的核心目的是確保人人都要明確自己所操作的資產是完整的、安全的。OE管理體系將油氣田開發及生產管理分為人員可靠性、流程可靠性、工廠可靠性和生產可靠性四大系統及28個子系統。每一個子系統的工作內容都有詳細的崗位描述和專門負責人，28個負責人通過管理相應子系統的工作，調動項目各種資源按照統一的標準程序運行，為項目建立一套規范可靠的標準化操作流程。

相比較而言，中國石油目前的項目管理體系還不夠細致、完善。在工程設計方面，安全意識仍然相對不足，安全分析能力不足，這些因素都會不同程度地影響安全生產。

2人性化設計

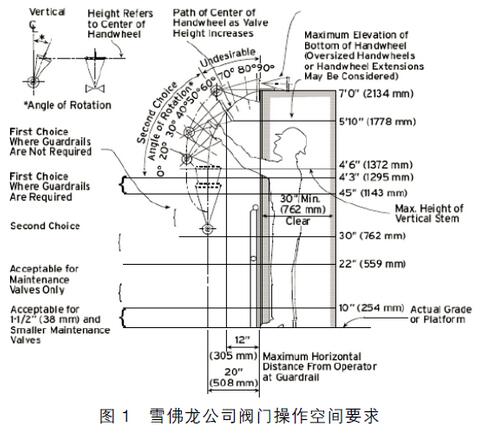

國際大型石油公司注重在基礎設計和詳細設計中引入“安全設計”、“操作準備與保證”等人性化設計要求。如，雪佛龍公司的“SID(Safety　In　Design，安全設計)”，結合人機工程學原理，對生產場所各類設施的設計提出最低設計要求，以滿足各類生產場所對安全的要求。SID共包括12章，分別為人形通道、作業空間及設備和物料的運輸通道，欄桿，樓梯、坡道、走道和操作平臺，爬梯，機械傷害、燙傷及化學品噴濺傷害的防護，電氣設備，無障礙設計，安全淋浴、洗眼器及化學風險，標識設計，設備和材料搬運安全設計，海上設施，施工行為。

中國石油的工程設計單位往往對可施工性、可操作性、可維護性考慮不足，因此，常常導致設計圖紙?jiān)谑┕で啊⑹┕み^(guò)程中、調試和試運過程中頻繁修改，甚至在工程竣工后，生產運行團隊還要進行整改。

3前期工程設計

前期工程設計(Front　End　Engineering　Design，FEED)是一個工程項目的前期規劃與設計階段，包括可行性研究階段和基礎設計階段，在工程建設程序上，可以分別對應中國石油的可行性研究階段和初步設計階段。國際上對FEED的范圍和深度沒有一個明確的定義，各公司一般根據項目要求定義工作范圍與深度，但能夠確定的是，FEED無論從開展方式，還是在范圍和深度上均大幅度超過中國石油初步設計的要求。

3.1參加人員范圍

國際上，在FEED階段，項目管理、設計、質量控制、施工、生產維護等方面的專業人員就全面參與，對基礎設計提出各方面針對性的意見。中國石油在開展初步設計過程中，只有設計單位的人員參與，在設計單位完成設計后，建設單位才組織對設計圖紙資料進行一次性的集中審查，參加審查的人員通常是建設單位的各專業人員，通常不包括施工單位人員及運行維護人員。

3.2專項研究

國際上，FEED要求開展專項研究指導和優化設計，如，危險與可操作性分析(HAZOP)，安全目標分析(SOA)、控制分析(COA)，定量風險分析(QRA)、健康、安全、環境評估(HSE)，設備、閥門噪音計算和評估，放空評估等。中國石油的設計對專項研究開展較少，重視不夠。

3.3設計深度

FEED文件包中基礎設計的深度大大超過了中國石油的初步設計要求，主要體現在工藝方案和PID(管道及儀表流程圖)更細化，同時，為了滿足現場施工準備和采購的需要，公用工程方案、總平面布置、裝置設備布置、場區平整、征地圖、道路資料、管架資料、設備和材料表等方面的設計基本達到了中國石油施工圖的深度要求。在FEED階段結束時，所有技術參數將全部確定下來，詳細設計階段不再對PID、工藝參數、管道尺寸、設備數據等進行變化和調整。

4詳細設計

詳細設計(Detailed　Design，DD)經審查批準后即可發布用于施工，同中國石油的施工圖設計階段相對應。但，詳細設計與中國石油施工圖設計在設計手段、設計深度等方面存在較大差異。

4.1設計手段

詳細設計階段，國際大型石油公司的慣例是要求建立完善的站場三維模型，交付文件全部為三維設計出圖并自動開料，以保證設計質量和工程量的準確性。詳細設計提供ISO圖(單線圖)直接用于施工預制，不需要施工單位再畫預制圖。

目前，中國石油大部分設計單位仍然采用二維平面設計。部分已經開展三維設計的設計單位，三維設計基礎庫建立還不夠完善，設計效率不高;同時，三維設計模型抽取的單線圖還不能直接用于施工預制，施工單位必須進一步繪制加工管段圖用于施工。

4.2設計深度

按照國際慣例，詳細設計的PID不但包括了所有開停工需要的吹掃、置換用管道和采購設備的詳細PID，而且，儀表控制連接及邏輯更加完整，達到操作實物與PID完全一致，以確保操作維護的方便和快速響應。同時，詳細設計在以下方面開展了細致的工作：一是，全部管道和管嘴均須進行應力分析;二是，設備表內容操作參數全面，甚至包含制造廠家信息;三是，選用的標準圖集均需轉化為設計文件，包括支架、吊架;四是，儀表專業的索引表、數據表、因果圖等編制格式詳細。

而中國石油常規設計的施工圖，設計深度和范圍與國際上的詳細設計有較大差距，典型的如：一是，僅對高溫、高壓、大口徑的管道和管嘴進行應力分析;二是，PID中，廠家成橇范圍內不需表示詳細信息;三是，設備表填寫內容僅需包括名稱和規格等典型參數;四是，選用的標準圖集直接給出檔案號即可，不再重新繪制;五是，同一類電機繪制統一的控制原理圖;六是，不需要繪制管架的側立面圖及細部詳圖。

5設計審查

國際石油公司對工程設計質量的審查極為嚴格，典型的審查范圍包括：一是，基礎設計所有文件，包括PID、總圖、設備及材料表、計算書等;二是，詳細設計所有專業文件，包括3D模型、應力分析模型、設備計算書、邏輯控制圖、設備及儀表和電氣安裝布置圖、采購包文件等;三是，設計和施工變更審查;四是，供貨商設計文件、制造工藝驗證(MPQ)、檢驗測試計劃(ITP)、工程接受測試(FAT);五是，各項安全及技術專項研究文件。

其中，每項審查均嚴格細致，如，3D模型審查要點包括：一是，在模型完成30%、60%、90%、100%分階段審查;二是，由專人管理模型數據庫，并確保所有專業在一個軟件平臺上工作;三是，管道和結構專業緊密溝通，確保結構參數準確，如，鋼結構尺寸和次梁的位置;四是，PID一定要完整，根據PID對管道逐根進行檢查，確保管道和閥門沒有遺漏;五是，根據PID，確保管道連接的最小距離和傾斜度要求，以及高點排氣和低點排污要求;六是，檢查閥門類型、尺寸、安裝高度、操作通道和空間;七是，檢查管道走向和支撐是否合理、是否阻礙通道和與結構碰撞、檢查保溫間隙、計量直管段長度;八是，巡檢通道是否合適、設備檢修空間(如換熱器抽芯、人孔)是否足夠，梯子及平臺設置是否合理、吊車通道和檢修空間是否預留;九是，模型完成90%階段的審查應確保管道支撐形式和應力分析模型一致;十是，模型后期應把一次儀表和電氣操作柱、電纜橋架等放入模型。

而中國石油常規的初步設計審查和施工圖設計審查，參加審查人員數量有限、專業不全，對設計文件的研究深度有限，因此，往往不做較大范圍、較深入的審查，并且，基本不對計算書、3D模型、各種分析模型、供貨商設計文件、專項研究等文件進行審查。

6設計變更管理

按照國際慣例，設計變更審批人包括交付經理、商務經理、作業經理、HSE經理和MCP(重大投資項目)經理等相關負責人。重大變更必須報設計團隊、施工團隊、質量管理團隊、操作團隊等，得到各團隊的確認后方能實施。

而部分中國石油的工程建設項目，對于工程設計變更的管理不夠嚴格，甚至連簽字、費用、印章等關鍵內容都缺失，帶來較大隱患。

7安全評估

安全評估是國際石油公司開展工程建設項目的必要手段。國際石油公司特別重視安全評估，通常聘請第三方開展各項安全評估，如，HAZOP、FEA(火災與爆炸分析)、QRA、RAM(可靠性和可維護性研究)、應力分析等。

中國石油的設計單位和設計管理單位對工藝安全的專題研究認識不夠，對如何開展這些研究、如何跟進這些研究的結論不夠重視。特別是對相應的評估工具和軟件，或配置不足，或由于應用水平和經驗有限導致評估的結果不盡如人意，因此，在工程設計中往往不積極開展安全評估。即使已經較廣泛開展的HAZOP研究，在參加人員范圍、研究深度等方面還是難以與國際水平相比較。

8其他提升工程價值的做法

國際石油公司通常采用很多工具和研究來提高和優化設計，其中，很重要的一個工具就是VIPs(價值增值方法)。價值增值方法是在價值工程理論的基礎上發展起來，能給項目帶來增值的價值工程方法。國際石油公司在項目的不同階段，利用價值增值方法發揮參建各方集體智慧，群策群力，得到最佳方案。在工程項目各階段，應用價值增值方法，可使工程項目的功能更加合理，并有效控制工程總投資和項目生命周期成本，節約工期和提高項目的可靠性。通常，VIPs包括12個方面：項目功能性目標研究(Project　Functional　Objectives);工藝技術選擇(Technology　Selection);利用價值工程進行工藝簡化(ValueEngineering(Process　Simplification));利用價值工程進行設施優化(ValueEngineering(Facility　Optimization));設計能力評估(Design　to　Capacity);優化能量(水、電、風、蒸汽)的使用(Energy　Optimization);廢棄物最小化研究(Waste　Minimization);工藝可靠性及可實施性模擬(Process　Reliability　and　Availability　Modeling);項目執行標準研究和制定(ProjectStandards);提高可施工性和可操作性研究，包括執行策略、設計理念和執行具體內容(Construct　ability);預防性維護研究(Predictive　Maintenance);采用標準化、模塊化、系列化的定型設計，采用3D模型設計(3-DCAD)。

9建議

在工程設計和工程設計管理方面，與國際先進水平相比，中國石油的設計和設計管理還存在一定的差距。為了從設計源頭上做好方案優化、提高設計質量、做好投資成本控制、提升本質安全及環保水平，有必要學習和借鑒國際先進理念和做法，并有效應用于工程建設實踐中，促進油氣田地面工程建設質量和水平的提升。

建議加強幾個方面的工作：一是，建立統一、完善的工程項目管理體系和安全管理理念;二是，重視人性化設計，開展可施工性、可操作性、可維護性研究;三是，參照國際基礎設計和詳細設計，制訂適應中國石油的公司級基礎設計和詳細設計編制規定，并逐步推廣實施，提升初步設計和施工圖設計水平;四是，全面推廣應用三維設計;五是，加強設計審查的范圍和深度，確保審查質量;六是，嚴格管理設計變更;七是，重視安全評估的作用，積極推行安全評估，必要時聘請第三方開展相應的評估
