管道支吊架管托結構的設計和形式選用是管道系統設計中的一個重要組成部分，管托除支撐管道重量外，特制的管托可平衡管系作用力，限制管道位移和吸收震動，在管道系統設計時，正確選擇和布置結構合理的管托，能夠改善管道的應力分布和對管架的作用力，確保管道系統安全運行，并延長其使用壽命。

      1      管道支吊架的分類

      選擇合理的管道支吊架，對油氣管道設計和安裝有著舉足輕重的作用。明確管道支吊架的各種類型和相應的功能十分關鍵。支吊架的各類多種多樣，但從功能和用途上可分為承重支吊架、限制性支吊架和防振支吊架三類。在此基礎上還可以對這三類管道支吊架進行更加詳細的劃分：

      1.1      承重支吊架

      （1）滑動支吊架：僅僅受到管道垂直方向產生的支承力和水平方向存在的摩擦力帶來的阻力影響；

      （2）恒力支吊架：一般使用在管道支撐點垂直位移量較大或者對管系受力要求非常嚴格的管道中；

      （3）桿式支吊架：通過懸吊的方式對管道垂直方向作用力起到承受作用；

      （4）滾動支吊架：為了減少系統的摩擦力，而采用了滾筒支撐管道的方法；

      1.2      限制性支吊架

      （1）固定支吊架：此支吊架用于固定點處，設置后系統不會出現任何位移；

      （2）限位支吊架：允許出現角位移，但是任何方向的線位移都不會產生；

      （3）導向支吊架：管道可以產生軸向位移，但不會產生橫向位移；

      1.3      控制性支吊架

      （1）防振器：對管道振動起到減弱和限制效果

      （2）阻尼減震器：對管道振動起到減弱和限制效果

      2      常用的幾種石油管道支吊架類型

      石油管道的支吊架分為很多種，其中最常用的是滑動支吊架、導向支吊架、固定支吊架、限位支吊架這四種，下面對這幾種支吊架進行簡單的介紹。

      2.1      滑動支吊架

      滑動支吊架僅僅受到管道垂直方向產生的支承力和水平方向存在的摩擦力帶來的阻力影響，而不受到其他任何阻力的干擾。滑動支吊架的適用范圍非常的廣，通常使用的滑動架型式有平管支托、彎管支托、假管支托、懸臂支架、鄰管支架等。

平管支托

彎管支托

      2.2      導向支吊架

      導向支吊架的作用在于控制管道的位移方向，管道可以產生軸向位移，但不會產生橫向位移。而且在水平管道中使用導向支吊架，不僅可以起到導向作用，還能起到承重作用。常用的導向架型式有管托型導向支吊架、光管型導向支吊架、管卡型導向支吊架等。

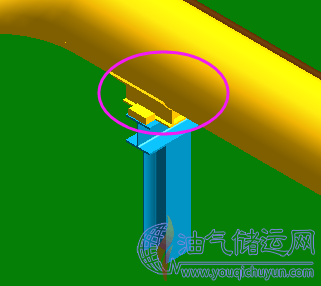

管托型導向支吊架

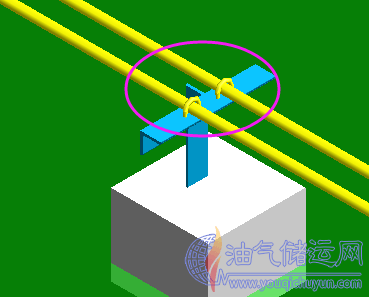

管卡型導向支吊架

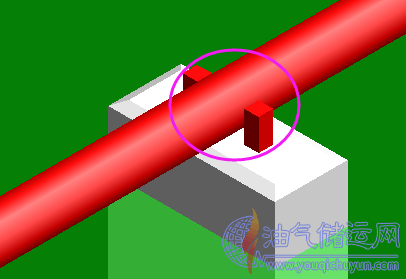

光管型導向支吊架

      2.3      固定支吊架

      固定支吊架作用于固定點處，設置后系統不會出現任何位移。固定支吊架作為保護性支吊架的一種，還可起到承重作用。為了保護管道，避免發生振動等現象，通常要設置固定支吊架。固定支吊架一般用于：

      （1）長距離的輸油管道上，可以通過在兩個π型補償器之間設置一個固定支吊架，使得π型補償器能吸收固定架之間的管道應力。

      （2）從塔頂往下輸送物料的管線，固定支吊架通常為整個系統的第一個支吊架，用于承受整個管系的重量，減少塔管口的受力。

      （3）由于熱膨脹的影響會導致調節閥發生的振動，為了保護調節閥可以在閥前設置一個固定架，防止其發生位移。

      （4）安全閥出口的水平管線靠近出口處應設置一個固定架，防止因安全閥起跳而產生的管道振動，起到保護管線的作用。

      2.4      限位支吊架

      限位支吊架允許管道出現角位移，但不會產生任何方向的線位移，一般用于：補償器的兩端，裝置邊界線的管道固定點等場合；如果管系有較大的熱脹，且方向是朝向設備管口時，可以在合適的位置設置止推支架，可以抵消剛度較大的管道對設備、管道等產生的推力。

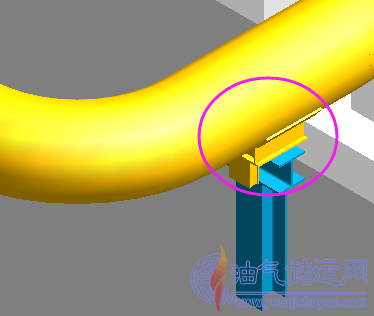

限位支架
